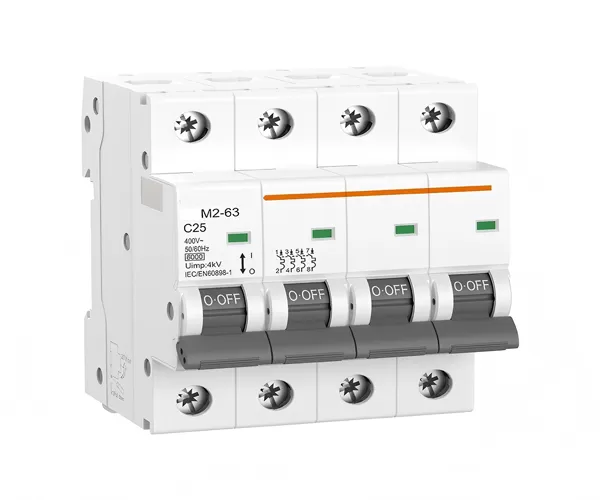

L'APM2-63 Interruttore automatico miniaturizzato (MCB) impiega un meccanismo di funzionamento ad accumulo di energia, garantendo una maggiore durata; l'involucro e i componenti funzionali sono realizzati in plastica importata ignifuga, resistente al calore e agli urti; e la sua elevata capacità di limitazione della corrente assicura il rapporto qualità-prezzo della serie di prodotti.
Previene efficacemente gli incendi elettrici, proteggendo cavi e apparecchi da danni. Più sensibile e veloce di un fusibile.
Facile da resettare dopo un guasto, eliminando la necessità di sostituire il fusibile.
Adatto per ambienti residenziali, edifici commerciali, data center, marittimi e industriali.
CB, CE, UKCA, Inmetro
Dati tecnici | |
Norma | IEC/EN 60898-1 |
Protezione | Sovracorrente e cortocircuito |
Tipo di sgancio | Termomagnetico |
Numero di poli | 1P, 2P, 3P, 4P, 1P+N, 3P+N |
Tensione nominale (Ue) | 240/415V~ |
Correnti nominali (In) | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
Frequenza nominale | 50/60 Hz |
Potere di interruzione nominale (Icn) | 6 kA |
Classe di limitazione dell'energia | 3 |
Tensione nominale di tenuta a impulso (Uimp) (1,2/50 μs) | 4 kV |
Tensione di prova dielettrica | 2 kV (50/60 Hz, 1 min.) |
Caratteristiche di intervento termico | (1,13-1,45) x In |
Caratteristiche di intervento magnetico | B: (3-5) x In, C: (5-10) x In, D: (10-20) x In |
Durata elettrica | 4.000 cicli |
Durata meccanica | 10.000 cicli |
Indicatore di posizione dei contatti | verde OFF/rosso ON |
Grado di protezione | IP20 |
Temperatura ambiente | da -5 °C a +40 °C, umidità max. 95% |
Tipo di collegamento dei morsetti | Cavo / barra a pettine |
Sezione massima del cavo nei morsetti | 25 mm² |
Coppia di serraggio massima | 2,5 N·m |
Installazione | Montaggio su guida DIN 35 mm |
Modalità di alimentazione | Bidirezionale |
