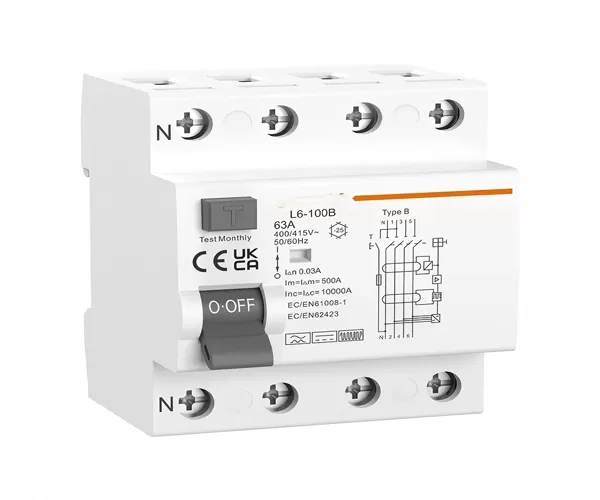

APL6-100B Type B Interruttore differenziale (RCCB)

Standard

IEC61008-1, IEC62423

Protezione

Guasto a terra

Tipo di sgancio

Elettromagnetico

Tipo di protezione (dispersione elettrica)

B

Numero di poli

2P(1P+N), 4P(3P+N), Polo N a sinistra

Tensione nominale (Ue)

2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~

Tensione di isolamento Ui

500V

Correnti nominali (In)

16,25,32,40,63,80,100A

Correnti di sensibilità nominali IΔn

30,100,300mA

Tempo di intervento della corrente residua a IΔn

≤ 0.1s

Potere di chiusura e interruzione nominale della corrente residua (IΔm)

500A(In≤50A), 10In(In>50A)

Frequenza nominale

50/60Hz

Potere di interruzione nominale

10,000A

Fusibile SCPD

10000

Tensione nominale di tenuta a impulso (1,5/50) Uimp

4,000V

Tensione di prova dielettrica a frequenza industriale per 1 min

2.5kV

Vita elettrica

2,000 Cicli

Vita meccanica

4,000 Cicli

Indicatore di posizione dei contatti

Sì

Indicatore di guasto a terra

Sì

Grado di protezione

IP20

Temperatura ambiente

-25℃ a +40℃, Max. 95% umidità

Tipo di connessione dei morsetti

Cavo/Barra a spinotto/Barra a forcella

Dimensione massima del morsetto per cavo

35mm2

Coppia di serraggio massima

2.5N.m

Installazione

Montaggio su guida DIN 35 mm

Collegamento

Dall'alto e dal basso
