Materiali e processo di produzione dei cablaggi ad alta tensione

Selezione dei Materiali

Materiale del Filo

I cablaggi ad alta tensione dei veicoli a nuova energia utilizzano principalmente rame o alluminio di elevata purezza come materiali per i fili, che possiedono una buona conducibilità e soddisfano le esigenze di trasmissione di correnti elevate e alte tensioni. Ad esempio, i conduttori in rame sono ampiamente utilizzati per la loro eccellente conducibilità e resistenza meccanica, mentre i conduttori in alluminio offrono vantaggi in alcune applicazioni grazie al loro peso leggero e basso costo. Per garantire la sicurezza del cablaggio ad alta tensione, i fili sono rivestiti con materiali isolanti. I materiali isolanti comuni includono polietilene reticolato (XLPE), cloruro di polivinile (PVC), gomma etilene-propilene (EPR), ecc. Nei veicoli a nuova energia, l'XLPE è preferito per le sue eccellenti proprietà elettriche e resistenza al calore.

Materiale Schermante

Per prevenire interferenze elettromagnetiche (EMI) che possano influenzare altri sistemi elettronici del veicolo, i cablaggi ad alta tensione utilizzano materiali schermanti per assorbire efficacemente le onde elettromagnetiche e ridurre le interferenze. I materiali schermanti comuni includono reti intrecciate metalliche, fogli di alluminio, tessuti conduttivi, ecc.

Materiale della Guaina

La guaina è una parte importante per proteggere il cablaggio ad alta tensione dall'ambiente esterno. Deve possedere caratteristiche di resistenza agli agenti atmosferici, all'abrasione, agli oli e alla fiamma. I materiali per guaine comuni includono cloruro di polivinile (PVC), elastomero termoplastico (TPE), nylon, ecc.

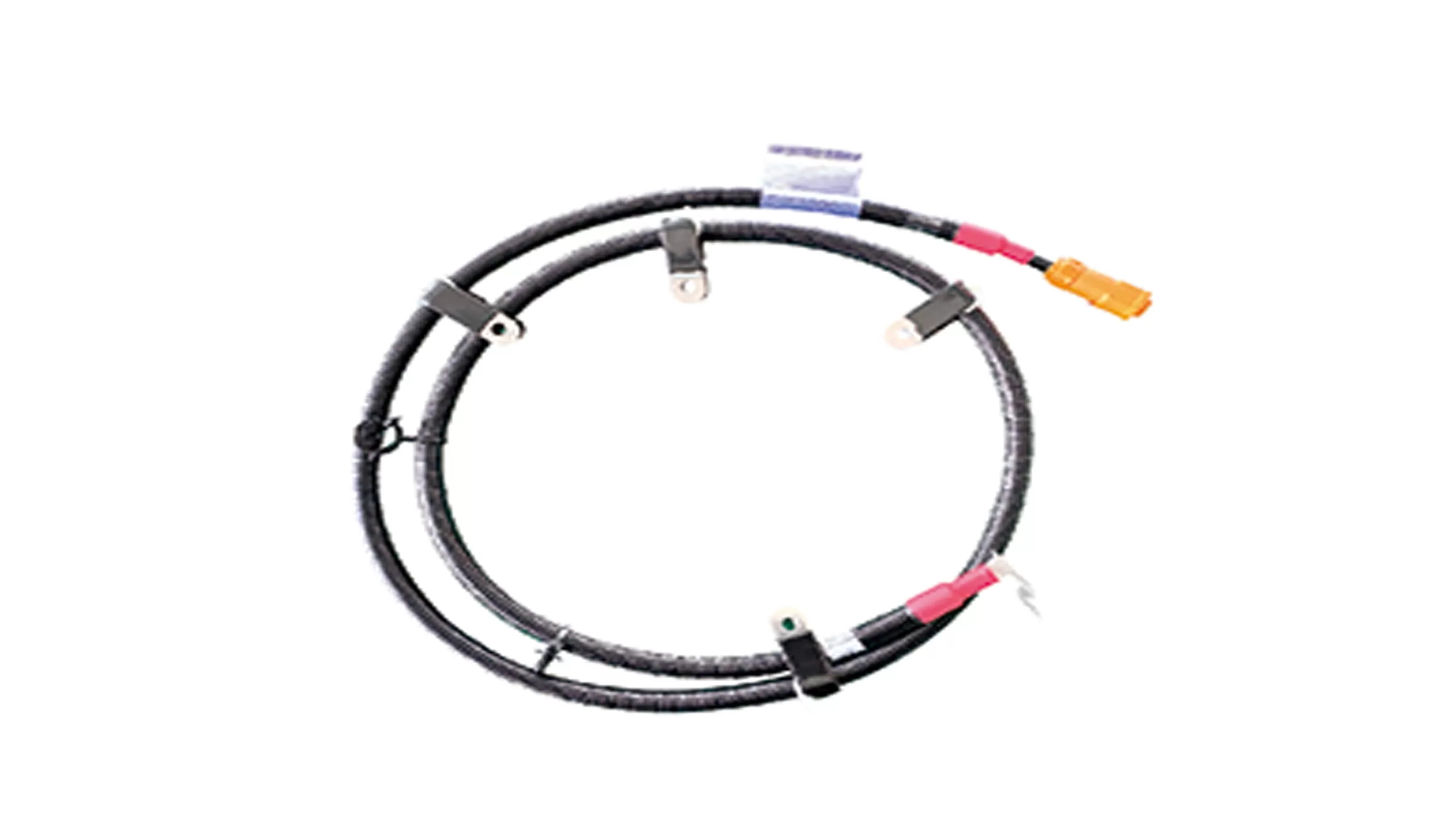

Processo di Produzione

La produzione dei fili per diversi tipi di cablaggi include processi come trafilatura, ricottura e torsione. Il metallo grezzo viene trafilato in un filo singolo del diametro richiesto tramite una trafilatrice; il trattamento di ricottura viene eseguito per migliorare la flessibilità del filo. Più fili singoli vengono attorcigliati in un trefolo per aumentare la resistenza meccanica del filo. Il trattamento di isolamento è il processo di rivestimento esterno del filo con materiale isolante. Il materiale isolante viene applicato uniformemente sulla superficie del filo tramite un estrusore e forma uno strato isolante solido dopo raffreddamento e solidificazione. La produzione dello strato schermante include l'avvolgimento stretto di materiali schermanti come rete intrecciata metallica o foglio di alluminio all'esterno dello strato isolante. Questo processo richiede di garantire un contatto stretto tra lo strato schermante e il filo per ridurre efficacemente le interferenze elettromagnetiche. I connettori sono montati alle due estremità del cablaggio ad alta tensione per collegarsi ad altri sistemi elettrici del veicolo. La produzione dei connettori richiede lavorazione di precisione e tecnologia di stampaggio a iniezione per garantire l'accuratezza del connettore. Durante il processo di assemblaggio, i fili devono essere a stretto contatto con i connettori per ridurre la resistenza di contatto e migliorare la conducibilità.
