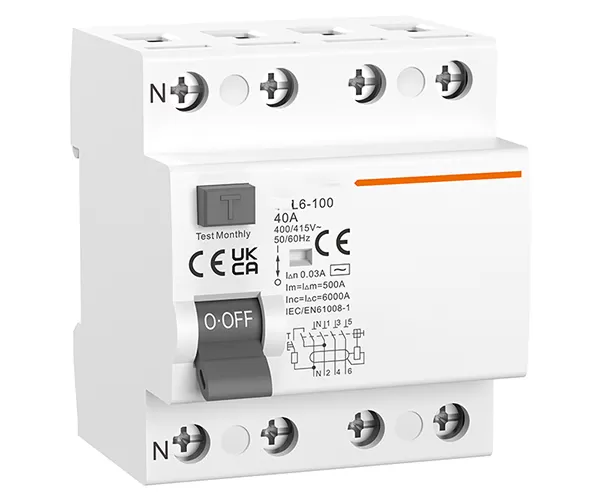

APL6-100 Interruttore Differenziale Tipo Magnetico (RCCB)

Norma

IEC/EN61008-1

Protezione

Guasto a terra

Tipo di intervento

Elettromagnetico

Tipo di protezione (perdita elettrica)

AC, A, G, S

Numero di poli

2P (1P+N), 4P (3P+N), polo N a destra

Correnti nominali (In)

16, 25, 32, 40, 63, 80, 100 A

Correnti differenziali nominali I△n

10, 30, 100, 300 mA (10 mA solo per In=16-25 A)

Tempo di interruzione per corrente differenziale I△n

≤0,1 s

Potere di chiusura e interruzione differenziale nominale (I△m)

500 A (In=16-40 A), 10 In (In=63-100 A)

Tensione nominale (Ue)

1P+N: 230/240 V~, 3P+N: 400/415 V~

Frequenza nominale

50/60 Hz

Potere di interruzione nominale

6.000 A, 10.000 A

Fusibile SCPD

6000 – 10000

Tensione nominale di tenuta ad impulso (1,5/50) Uimp

4.000 V

Tensione di prova dielettrica a frequenza industriale per 1 min

2 kV

Durata elettrica

2.000 cicli

Durata meccanica

4.000 cicli

Indicatore di posizione dei contatti

Sì

Indicatore di guasto a terra

Sì

Grado di protezione

IP20

Temperatura ambiente

da -5°C a +40°C, umidità max. 95%

Tipo di connessione ai morsetti

Cavo / Barra a pettine a pin / Barra a pettine a forcella

Sezione max. del morsetto per cavo

35 mm²

Coppia di serraggio max.

2,5 N·m

Installazione

Montaggio su barra DIN 35 mm

Collegamento

Dall'alto e dal basso
